Состав машины

  • Подающий транспортер
  • Термонож постоянного нагрева
  • Промежуточный транспортер
  • Термотоннель с тремя зонами внутреннего нагрева и обдува
  • Приемный рольганг

Тип машины

  • Автоматическая

Тип пленки

  • Полиэтилен (ПЭ)

Примеры упаковываемой продукции

Краткое описание

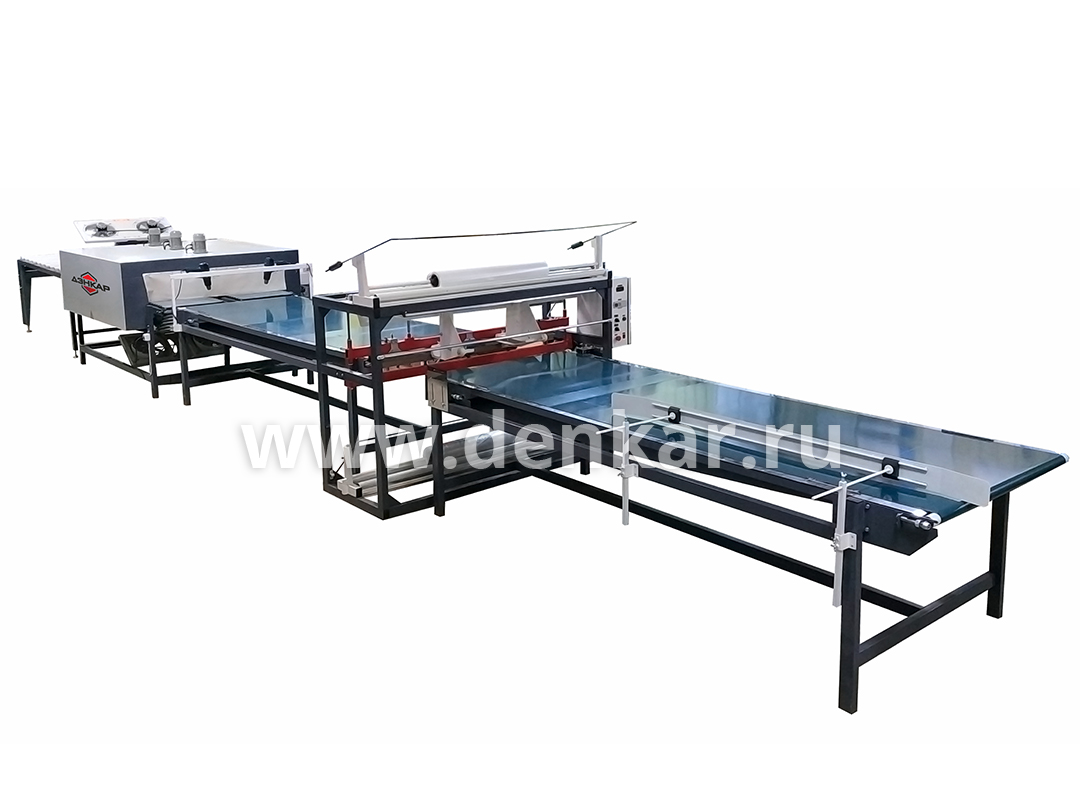

Термоупаковочная машина ТМ-7А (Автоматическая) предназначена для упаковки длинномерных изделий, к числу которых относятся различного вида пиломатериалы: доска, двери, короба, и т.п. в термоусадочную полиэтиленовую пленку.

Стоимость: 884 268 руб.

  • Технические характеристики
  • Дополнительные опции
Общие характеристики машины
Производительность линии, уп/час*
300
Размеры машины в сборе (ДхШхВ), мм
11000х2000х1900
Вес аппарата, кг
700
Климатическое исполнение по ГОСТ 15150-69
УХЛ-4
Тип блока управления термокамеры/термонож
Раздельный
Максимальные габариты упаковываемой продукции (ДхШхВ), мм
2500х900х150
Характеристики подающего транспортера
Габаритные размеры (ДхШхВ), мм
2500х1400х900
Скорость движения конвейера, м/мин
Регулируемая 3-8
Ширина ленты, мм:
1200
Потребляемая мощность, кВт:
0,3
Направляющие
Есть
Характеристики Термоножа
Габаритные размеры (ДхШхВ), мм
700х2000х1700
Ход пневмоцилиндра ножа, мм
300
Давление воздуха в магистрали, Мпа (кг/см2)
0,4-0,6 (4-6)
Размеры рабочей части термоножа, мм:
1400
Максимальная потребляемая мощность, кВт
1,6
Тип сварки
Постоянный
Количество нагревательных элементов (обрезка, сварка пленки)
1
Характеристики промежуточного транспортера
Габаритные размеры (ДхШхВ), мм
2500х1400х900
Скорость движения конвейера, м/мин
Регулируемая 3-8
Ширина ленты, мм:
1200
Потребляемая мощность, кВт:
0,3
Блок горизонтальный феновой запайки
Есть
Характеристики Термокамеры
Габаритные размеры (ДхШхВ), мм
2500х1850х1600
Максимальная потребляемая мощность, кВт
36,5
Параметры электропитания, В/Гц
380/50
Диапазон регулировки температуры нагрева, °С
20-220
Количество зон нагрева
3
Характеристики ТЭНов, кВт х шт
2х24
Размеры конвейера (ДхШ), мм
2500х1140
Скорость движения конвейера, м/мин
Регулируемая 3-8
Тип звена конвейерной ленты
Пластина
Длина камеры, мм
1800
Размеры проходного окна камеры (ШхВ), мм
1200х250
Прикаточные ролики
Есть
Характеристики Приемного рольганга
Габаритные размеры (ДхШхВ), мм
2500х1200х900
Диаметр роликов, мм
50
Вентилятор охлаждния готовой продукции
Есть / 2 шт
Характеристики термоусадочной пленки
Тип термоусадочной пленки
(ПЭ) Полиэтилен
Тип намотки пленки
Полотно
Рекомендуемая максимальная ширина пленки, мм
1350

Покраска в фирменные цвета заказчика + 10 000 руб.

Производитель оставляет за собой право вносить изменения в конструкцию и дизайн изделия, не ухудшающие его потребительских свойств.

* — Производительность линии зависит от габаритов продукции и скорости работы оператора.
